Maximiza la ejecución de proyectos con Autodesk Revit y Navisworks: Estrategias BIM para una Construcción Eficiente

Blog

Categorías:

Autodesk, Sector AECO

Show column

0

Lectura: 3 minutos

Esta nota explica cómo Autodesk Revit y Navisworks ayudan a planificar, coordinar y controlar la ejecución de proyectos de construcción con BIM, optimizando tiempos y evitando errores en obra.

En la etapa de ejecución o construcción de un proyecto BIM, es fundamental contar con un equipo especializado que domine herramientas tecnológicas como Autodesk Revit y Navisworks. Estas soluciones permiten suministrar la información adecuada en todas las fases del proyecto y para los distintos equipos de trabajo en obra.

Además, es esencial realizar una auditoría constante de la información antes de ser enviada a los ejecutores, garantizando la calidad y precisión de los elementos que se construirán.

¿Por qué utilizar Autodesk Revit y Navisworks en la ejecución de proyectos?

Ambos programas son pilares de la metodología BIM. Facilitan la producción de información coordinada mediante modelos BIM, la integración de diferentes especialidades y la auditoría continua para asegurar una construcción eficiente y sin retrabajos.

Cuando se inicia la etapa de ejecución de un expediente técnico, se requiere adaptar los flujos de trabajo incorporando estas herramientas BIM para optimizar tiempos, recursos y calidad constructiva.

Estrategias BIM en la ejecución de obra con Autodesk Revit

Con Autodesk Revit puedes mejorar la planificación y el control de la obra utilizando parámetros personalizados. Existen dos tipos clave:

Parámetros de proyecto: Proveen información de los elementos solo en el archivo donde fueron creados.
Parámetros compartidos: Pueden utilizarse en múltiples archivos de un mismo proyecto, siendo ideales para el seguimiento de obra.

Por ejemplo, puedes crear un parámetro compartido llamado Avance de Obra para identificar los elementos ejecutados en cada semana de trabajo. Así, con el uso de filtros, generarás mapas de colores que te permitirán visualizar y controlar el avance físico de la obra de manera clara y rápida.

Finalmente, este seguimiento puede insertarse en planos y compartirse en el Entorno Común de Datos (CDE) para asegurar que todo el equipo esté alineado.

Autodesk Navisworks: planificación y auditoría del avance en obra

¿Cómo Navisworks complementa a Revit en la ejecución de proyectos?

Autodesk Navisworks permite integrar los modelos provenientes de Revit para:

Auditar los elementos modelados
Revisar la coordinación entre especialidades
Programar la planificación de obra con simulaciones 4D

Es importante exportar los modelos en formato NWC, ya que es más ligero y optimiza el rendimiento del software durante la auditoría y la coordinación.

Principales herramientas de Navisworks para ejecución BIM

Clash Detective: Genera reportes de interferencias entre elementos y especialidades.
Timeliner: Realiza la planificación y secuenciación constructiva (4D).
Quantification: Permite generar metrados a partir de los elementos modelados.

¿Cómo programar la planificación de obra y auditar el avance con Navisworks?

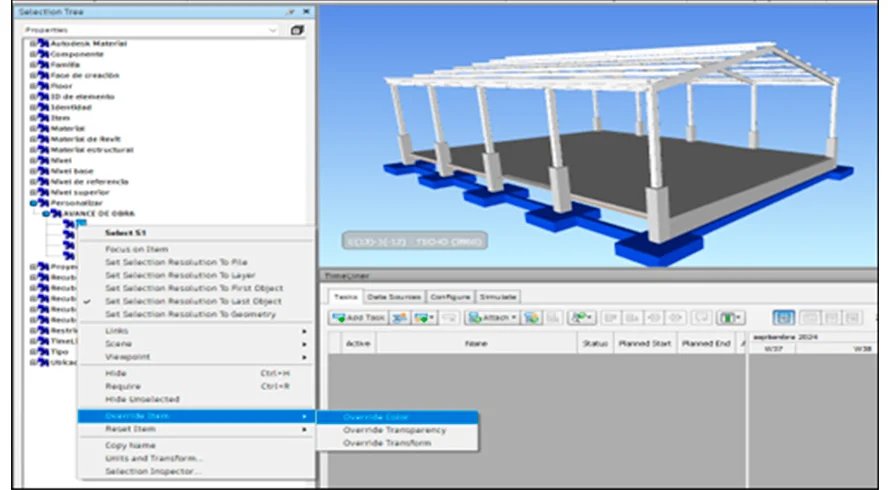

Modifica las propiedades de los elementos en la opción Selection Tree (Árbol de selección).

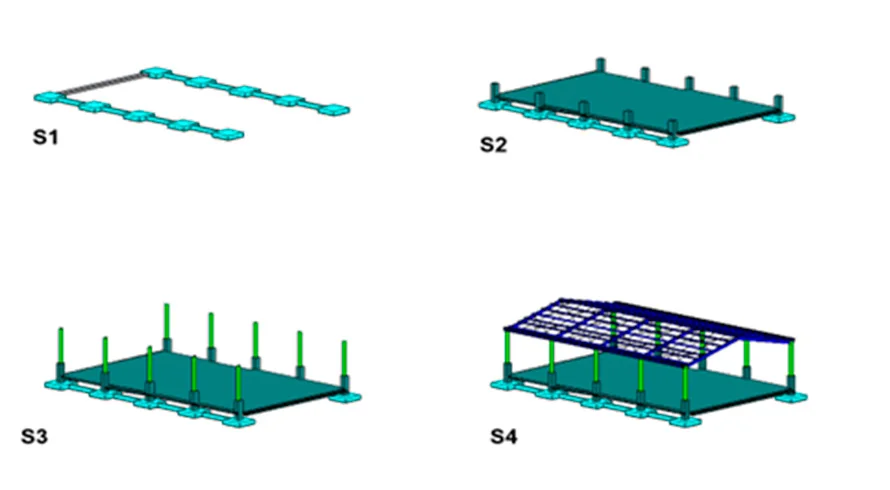

Cambia la visualización a Properties para ver los parámetros compartidos creados (por ejemplo, Avance de Obra y semanas S1, S2, S3, S4).
Haz clic derecho en cada semana, selecciona Override Item > Override Color para asignar colores según la semana de ejecución.

Luego, en la herramienta Timeliner, relaciona los elementos con la planificación de obra para generar una simulación del proceso constructivo y validar la secuencia de ejecución.

Conclusión

Los modelos BIM en etapa de ejecución requieren ajustes para maximizar su potencial. Con un buen manejo de la parametrización y planificación en Revit y Navisworks, podrás:

- Gestionar información de forma precisa
- Personalizar modelos según las necesidades del proyecto
- Optimizar tiempos y reducir errores en obra

¿Necesitas implementar Autodesk Revit y Navisworks en tus proyectos?

En PCG, Partner Gold de Autodesk en Perú, contamos con especialistas que te ayudarán a implementar herramientas BIM para gestionar tus proyectos con éxito. Contáctanos y recibe la asesoría y acompañamiento que tu empresa necesita para potenciar sus resultados en construcción.
